Wat zijn Butt Weld Equal T-stukken en hoe worden ze gebruikt in leidingwerk?

Bij industriële leidingsystemen bepaalt de betrouwbaarheid van elke fitting de integriteit van het hele netwerk. Een van de meest essentiële componenten is het stomplas-gelijke T-stuk: een pijpfitting waarmee de stroom kan worden gesplitst of samengevoegd in een aftakking van 90 graden, terwijl de gelijke diameter over alle drie de uitlaten behouden blijft. Of u nu een procesinstallatie, een waterzuiveringsinstallatie of een olie- en gaspijpleiding ontwerpt, het begrijpen van stomplas-gelijke T-stukken is van fundamenteel belang voor het nemen van de juiste technische beslissingen.

Wat is een stomplas-gelijk T-stuk?

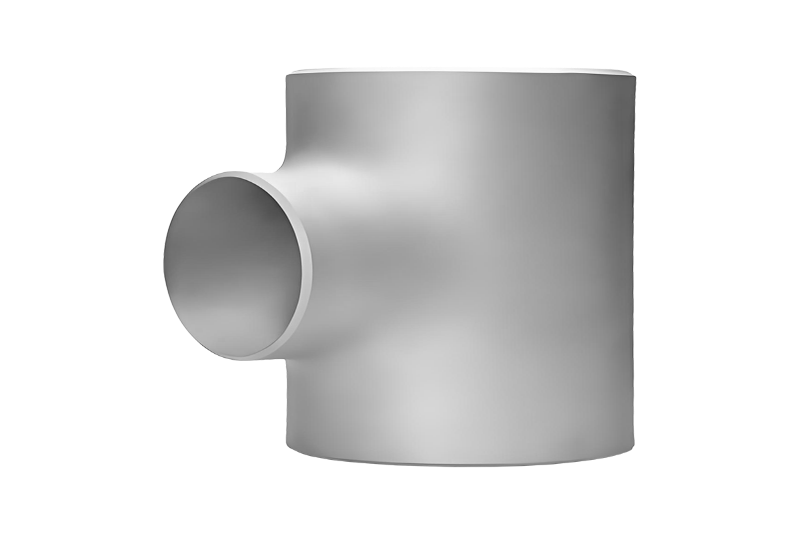

EEN stomplas gelijk T-stuk , ook wel een recht T-stuk of een gelijk T-stuk genoemd, is een T-vormige buisfitting waarbij alle drie de verbindingspoorten dezelfde nominale buismaat (NPS) delen. Het is ontworpen om te worden verbonden met aangrenzende pijpen door middel van stuiklassen – een proces waarbij de pijpuiteinden face-to-face worden uitgelijnd en met behulp van hitte aan elkaar worden gesmolten. Deze methode levert een permanente, lekvrije verbinding op met een structurele integriteit die vergelijkbaar is met die van de buis zelf.

De aanduiding "gelijk" betekent dat de afvoerleiding en de aftakleiding identieke diameters hebben. Dit staat in contrast met een reducerend T-stuk, waarbij de aftakking kleiner is dan de run. Gelijke T-stukken hebben de voorkeur wanneer een uniforme stroomverdeling in alle richtingen vanaf één enkel verbindingspunt vereist is.

Hoe werkt stomplassen voor T-fittingen?

Stomplassen is een van de structureel meest verantwoorde methoden voor het verbinden van buiscomponenten. Het proces omvat het voorbereiden van de buisuiteinden en fittinguiteinden met een specifieke afschuiningshoek – doorgaans tussen 30° en 37,5° – om een ​​groef te creëren waardoor het lasvulmateriaal diep kan doordringen en een las met volledige penetratie kan vormen. Wanneer correct uitgevoerd, bereikt de lasverbinding een efficiëntie van bijna 100%, wat betekent dat deze dezelfde drukwaarde kan behouden als het basismateriaal.

Voor een stomplas-gelijk T-stuk zijn drie afzonderlijke stomplassen vereist: twee aan de run-uiteinden en één aan de aftakking. De kwaliteit van elke las is van cruciaal belang. Bij toepassingen onder hoge druk of hoge temperaturen worden na het lassen niet-destructieve tests (NDT), zoals radiografische tests (RT) of ultrasone tests (UT), uitgevoerd om de integriteit van elke verbinding te verifiëren.

Veelgebruikte materialen voor stomplas-gelijke T-stukken

Butt weld gelijke T-stukken worden vervaardigd in een breed scala aan materialen, zodat ze geschikt zijn voor verschillende serviceomgevingen. De materiaalkeuze heeft een directe invloed op de corrosieweerstand, temperatuurtolerantie en mechanische sterkte van de fitting. Hieronder staan de meest gebruikte materialen:

• Koolstofstaal (ASTM A234 WPB): Het meest gebruikte materiaal voor universele leidingen. Het biedt goede sterkte tegen redelijke kosten en is geschikt voor temperaturen van -29°C tot 427°C.
• Roestvrij staal (ASTM A403 WP304/316): Bij voorkeur in corrosieve omgevingen zoals chemische processen, voedsel en drank, en maritieme toepassingen. Kwaliteit 316 biedt superieure weerstand tegen door chloride veroorzaakte corrosie.
• EENlloy Steel (ASTM A234 WP11/WP22): Gebruikt in systemen met hoge temperatuur en hoge druk, zoals krachtketels en raffinaderijen. Chroom-molybdeenlegeringen zorgen voor een verbeterde kruipweerstand.
• Duplex- en superduplexroestvrij staal: Gekozen voor offshore- en onderzeese toepassingen waarbij zowel sterkte als corrosiebestendigheid van cruciaal belang zijn.
• Nikkellegeringen (Inconel, Monel, Hastelloy): EENpplied in extreme environments involving aggressive chemicals, very high temperatures, or cryogenic conditions.

Belangrijke maatnormen en specificaties

Butt weld equal T-stukken moeten voldoen aan internationaal erkende maat- en materiaalnormen om compatibiliteit tussen leidingsystemen te garanderen. Inkoop- en engineeringteams moeten vóór installatie altijd verifiëren dat fittingen voldoen aan de toepasselijke specificaties.

Wanddikteschema's (Sch 10, Sch 40, Sch 80, Sch 160, XXS) bepalen het drukvermogen van de fitting. Het schema moet overeenkomen met de verbindingsleiding om een ​​vlakke interne boring en een goede lasvoorbereiding te garanderen.

Productiemethoden: hoe worden gelijke T-stukken geproduceerd?

De productiemethode heeft invloed op de mechanische eigenschappen, oppervlakteafwerking en maatnauwkeurigheid van de fitting. De twee belangrijkste productiebenaderingen zijn:

Heet vormen (extrusiemethode)

Dit is het meest voorkomende productieproces voor T-stukken met een grotere diameter. Een voorgevormde buis of plaat wordt verwarmd en vervolgens hydraulisch in een matrijs geperst om de T-vorm te vormen. De tak wordt vanaf het hoofdtraject naar buiten geëxtrudeerd. Deze methode levert een naadloze of vrijwel naadloze aansluiting op met een uitstekende korrelstructuur en uniforme wanddikte, waardoor deze zeer geschikt is voor drukkritische toepassingen.

Koud vervormen

Het wordt voornamelijk gebruikt voor T-stukken met een kleinere diameter (meestal onder DN 50). Bij koudvervormen wordt het materiaal bij kamertemperatuur geperst. Deze methode biedt nauwe maattoleranties en een zuivere oppervlakteafwerking, maar kan restspanningen in het materiaal veroorzaken. Warmtebehandeling na het vormen wordt vaak toegepast om deze spanningen te verlichten, vooral bij roestvrij staalsoorten.

EENpplications Across Industries

Het stomplas-gelijke T-stuk is een universele fitting die in vrijwel elke sector wordt aangetroffen waar gebruik wordt gemaakt van onder druk staande leidingen. De veelzijdigheid van het ontwerp en de sterke lasverbindingen maken het toepasbaar in veeleisende omstandigheden waar andere verbindingstypes kunnen falen.

• Olie en gas: Wordt op grote schaal gebruikt in stroomopwaartse, middenstroomse en stroomafwaartse pijpleidingen om de stroom naar afscheiders, warmtewisselaars en opslagtanks te vertakken.
• Petrochemische en chemische verwerking: Vereist bij reactortoevoerleidingen, destillatiekolommen en chemische doseersystemen waar lekvrije prestaties verplicht zijn.
• Energieopwekking: Te vinden in stoomdistributiesystemen, ketelvoedingswaterleidingen en koelwatercircuits in zowel conventionele als kerncentrales.
• Water- en afvalwaterzuivering: Gebruikt in distributiekoppen en procesleidingen waar corrosiebestendigheid en een lange levensduur prioriteit hebben.
• Farmaceutische en voedselverwerking: Hygiënische roestvrijstalen gelijke T-stukken met gladde interne boring en elektrolytisch gepolijste afwerkingen voorkomen bacteriegroei en zorgen voor productzuiverheid.
• Scheepsbouw en offshore-platforms: Duplex stalen T-stukken van maritieme kwaliteit worden gebruikt in zeewaterkoeling- en ballastsystemen aan boord van schepen en offshore-constructies.

Installatie-best practices voor stompe las-gelijke T-stukken

Een juiste installatie is net zo belangrijk als de materiaalkeuze. Een hoogwaardige fitting kan in gevaar komen door een slechte lastechniek, onvoldoende voorbereiding of onjuiste uitlijning. De volgende best practices zorgen voor een betrouwbare, duurzame installatie:

Voorbereiding van het pijpuiteinde

EENll pipe ends and fitting ends must be clean, free from rust, mill scale, paint, oil, or moisture before welding. Bevel angles must match the fitting's end preparation — typically 30° for ASME B16.9 conforming fittings. Use mechanical beveling tools or plasma cutting with grinding to achieve a precise edge. Misaligned bevels increase the risk of incomplete fusion and weld defects.

Fit-up en uitlijning

Hechtlas de fitting in ten minste drie op gelijke afstanden geplaatste posities voordat u de grondlaag voltooit. Zorg ervoor dat de interne boring gelijk ligt om turbulentie, erosie of spleetcorrosie bij de verbinding te voorkomen. Gebruik pijpuitlijnklemmen of montagegereedschappen om de concentriciteit tijdens het lasproces te behouden. Een verkeerde uitlijning – zelfs een paar millimeter – kan spanningsconcentratiepunten veroorzaken die de levensduur van vermoeidheid verkorten.

Warmtebehandeling voorverwarmen en nalassen (PWHT)

Afhankelijk van het materiaal en de wanddikte kan voorverwarmen nodig zijn om waterstofscheuren te voorkomen. Koolstofstalen buizen met een wanddikte van meer dan 25 mm vereisen doorgaans voorverwarmen tot minimaal 150°C. Na het lassen kan PWHT verplicht worden gesteld door toepasselijke codes (ASME B31.3, EN 13480) om restspanningen te verlichten, vooral in installaties van gelegeerd staal en dikwandig koolstofstaal.

Inspectie na installatie

EENfter welding, each joint should be visually inspected, followed by NDT appropriate to the service class. For critical service (Class 1 per ASME B31.3), 100% radiographic or ultrasonic testing of each weld is standard. Hydrostatic or pneumatic pressure testing of the completed assembly verifies system tightness before commissioning.

Vergelijking van Stootlas Gelijke T-stukken met andere T-verbindingsmethoden

Niet alle T-fittingen maken gebruik van stuiklassen. Door te begrijpen hoe deze methode zich verhoudt tot alternatieven, kunnen ingenieurs de juiste oplossing voor elke toepassingscontext selecteren.

Butt weld gelijke T-stukken onderscheiden zich door hun vermogen om de meest veeleisende gebruiksomstandigheden aan te kunnen, terwijl het systeem volledig afgedicht blijft zonder pakkingen, afdichtingen of schroefdraden die na verloop van tijd kunnen verslechteren.

Het juiste Butt Weld Equal T-stuk selecteren voor uw project

Het kiezen van het juiste gelijke T-stuk houdt meer in dan alleen het matchen van de buisdiameter. Ingenieurs moeten verschillende technische parameters tegelijkertijd in overweging nemen om ervoor te zorgen dat de fitting betrouwbaar presteert gedurende de beoogde levensduur.

• Nominale buismaat (NPS) en schema: Moet overeenkomen met de aangesloten leiding om de structurele continuïteit en de juiste lasopening te garanderen.
• Ontwerpdruk en temperatuur: Vergelijk de toegestane materiaalspanningen uit ASME Sectie II Deel D met de maximale bedrijfsomstandigheden van het systeem.
• Vloeistofcompatibiliteit: Controleer of het fittingmateriaal chemisch compatibel is met de procesvloeistof, inclusief sporen van verontreinigingen en reinigingsmiddelen.
• Thermische behandelingsvoorwaarde: Specificeer de genormaliseerde, gegloeide of oplossingsgegloeide toestand zoals vereist door de toepasselijke materiaalnorm.
• Inspectie en certificering door derden: Voor kritieke service zijn materiaaltestrapporten (MTR's), positieve materiaalidentificatie (PMI) en certificering door derden van instanties zoals Lloyd's, Bureau Veritas of DNV vereist.

Door vooraf tijd te investeren in de juiste specificatie voorkomt u kostbare storingen, ongeplande stilleggingen en veiligheidsincidenten. Een stomplas-gelijk T-stuk zal, indien correct gespecificeerd, vervaardigd en geïnstalleerd, tientallen jaren betrouwbare service bieden in zelfs de meest uitdagende industriële omgevingen.
