Ultieme gids voor buttweld-fittingen: alles wat u moet weten

Wat zijn stomplaspijpfittingen

Stomplas pijpfittingen zijn componenten die worden gebruikt om pijpsecties binnen een leidingsysteem aan te sluiten, om te leiden of te beëindigen door ze rechtstreeks aan de pijpuiteinden te lassen, waardoor een permanente, lekbestendige verbinding ontstaat. In tegenstelling tot draad- of moflasfittingen zijn stuiklasfittingen aan de randen afgeschuind, zodat de lasser de fitting en de buis in één enkele doorlopende las kan samensmelten, wat resulteert in een glad inwendig oppervlak met minimale stromingsverstoring.

Deze verbindingsmethode wordt algemeen de voorkeur gegeven in industriële toepassingen met hoge druk en hoge temperaturen, waaronder olie- en gaspijpleidingen, energieopwekkingsinstallaties en chemische verwerkingsfabrieken, waar gezamenlijke integriteit onder extreme omstandigheden niet onderhandelbaar is. Omdat de las zelf onderdeel wordt van de pijpstructuur in plaats van een afzonderlijke mechanische verbinding, bieden stomplasfittingen over het algemeen superieure sterkte en betrouwbaarheid in vergelijking met alternatieve verbindingsmethoden.

Veel voorkomende soorten stuiklasfittingen

Stomplasfittingen zijn er in verschillende gestandaardiseerde vormen, elk ontworpen voor een specifieke functie binnen een leidingontwerp. Als u deze typen begrijpt, kunnen ingenieurs en inkoopteams voor elke toepassing de juiste component specificeren.

Ellebogen

Ellebogen change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

T-stukken

T-stukken allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reductiemiddelen

Reductiemiddelen connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

Doppen

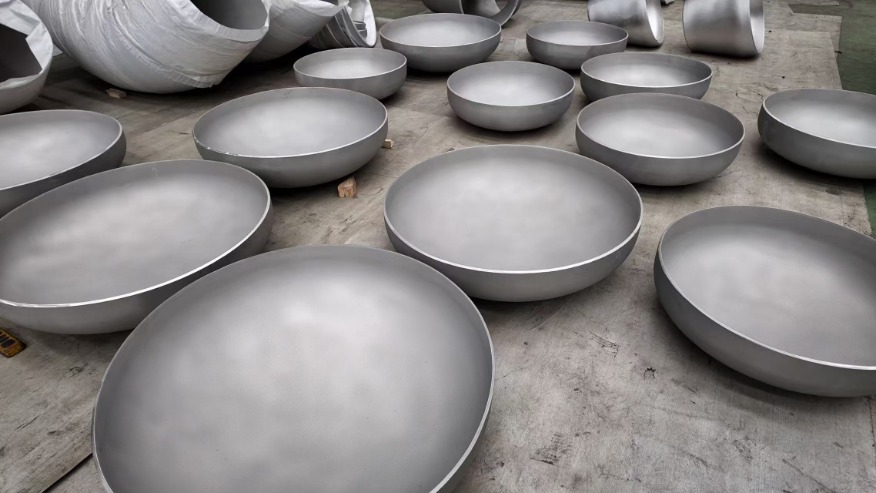

Doppen are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materiaalen die worden gebruikt bij de productie van stuiklasfittingen

Materiaalkeuze heeft een aanzienlijke invloed op de prestaties, kosten en toepassingsgeschiktheid van stomplasfittingen. De onderstaande tabel geeft een overzicht van veel voorkomende materialen en hun typische gebruiksscenario's binnen industriële leidingsystemen.

Inzicht in wanddikte en schemabeoordelingen

Stomplasfittingen worden vervaardigd volgens specifieke pijpschema's, die de wanddikte van de fitting aangeven in verhouding tot de buitendiameter. Veel voorkomende schema's zijn onder meer schema 10, 40 en 80, waarbij hogere schemanummers dikkere muren aangeven die een grotere interne druk kunnen weerstaan. Het selecteren van het juiste schema is van cruciaal belang, omdat een niet-overeenkomende wanddikte tussen de fitting en de verbindingsbuis zwakke punten bij de lasverbinding kan veroorzaken, waardoor de algehele systeemintegriteit in gevaar komt.

Ingenieurs berekenen doorgaans de vereiste schemawaarden op basis van de werkdruk, de temperatuur en de mechanische eigenschappen van het specifieke materiaal van het systeem, waarbij vaak wordt verwezen naar normen zoals ASME B16.9, die de maat- en tolerantievereisten regelt voor in de fabriek gemaakte stuiklasfittingen.

Belangrijkste voordelen van stuiklasfittingen ten opzichte van andere verbindingstypen

Stomplasfittingen bieden verschillende praktische voordelen waardoor ze de voorkeur verdienen voor veeleisende industriële toepassingen in vergelijking met alternatieven met schroefdraad of flens.

• Superieure verbindingssterkte dankzij de volledig gesmolten verbinding tussen fitting en buis.
• Verminderd risico op lekken vergeleken met schroefdraadverbindingen, die los kunnen raken door trillingen of thermische cycli.
• Gladde interne boring die turbulentie en drukval over de fitting minimaliseert.
• Beter geschikt voor hogetemperatuur- en hogedruksystemen waarbij mechanische verbindingen kunnen falen.
• Lagere onderhoudsvereisten op de lange termijn zodra ze correct zijn gelast en geïnspecteerd.

Overwegingen bij installatie en kwaliteitscontrole

Een juiste installatie van stomplasfittingen vereist bekwame lassers en zorgvuldige aandacht voor de voorbereiding van de verbindingen, inclusief nauwkeurig afschuinen en uitlijnen voordat het lassen begint. Elke verkeerde uitlijning of inconsistente opening tussen de fitting en de buis kan resulteren in lasdefecten die de structurele integriteit van de verbinding in gevaar brengen, vooral bij hogedruktoepassingen waar falen ernstige gevolgen voor de veiligheid kan hebben.

Kwaliteitscontrolemaatregelen zoals radiografische tests, ultrasone inspectie en kleurpenetratietests worden vaak gebruikt om de lasintegriteit na installatie te verifiëren, vooral in kritieke systemen zoals energieopwekking of petrochemische verwerking, waar niet-gedetecteerde lasfouten na verloop van tijd tot catastrofaal falen kunnen leiden.

Het selecteren van de juiste stomplasfitting voor uw project

Bij het kiezen van de juiste stomplasfitting moet u meerdere factoren samen evalueren, waaronder de werkdruk van de buis, het temperatuurbereik, het transport van vloeistof of gas en de omgevingsomstandigheden. Door nauw samen te werken met een deskundige leverancier en te verwijzen naar de toepasselijke industrienormen, worden de geselecteerde fittingen, materialen en schemaspecificaties precies afgestemd op de eisen van het specifieke leidingsysteem, waardoor uiteindelijk de betrouwbaarheid en veiligheid op de lange termijn voor de gehele installatie wordt ondersteund.
